OP 3D Pro - цифровая рентгенодиагностическая система с функцией панорамной томографии, 3D-томографии и возможностью дооснащения модулем цефалостата

OP 3D Pro – это аппарат для панорамной томографии, способный решить все насущные задачи в своем спектре. Оборудование данной линейки производится фирмой KaVo уже более полувека, и последний образец – результат внедрения новейших технологических достижений двух- и трехмерного сканирования. К возможностям платформы «три в одном» и многофункциональности добавляются безупречные дизайнерские решения.

Преимуществ

• Комбинированное 2D/3D устройство с возможностью дооснащения модулем цефалостата
• Очень низкие дозы излучения за счет использованием передовой технологии LDT
• Максимальная гибкость использования благодаря 5 областям сканирования и наличию 4 видов разрешения
• Способность компенсировать неправильное расположение пациента и сложную анатомию. За один сеанс специалист может получить пять изображений за счет многослойной панорамы
• Автоматическое получение оптимального панорамного слоя с помощью функции ORTHOfocus
• Простое, интуитивное управление благодаря новому сенсорному дисплею
• Проверенная временем модульная платформа для удобства модернизации
• Гибкие возможности 3D-диагностики – 5 вариантов размера области сканирования. Благодаря наличию пяти форматов области сканирования (Fields of View) трехмерная диагностика всей челюстно-лицевой области становится более достоверной. Каждый из пяти вариантов найдет свое применение в вашей стоматологической практике.

5 x Ø 5 см для локальной диагностики:

• Планирование индивидуальных имплантатов
• Удаление зубов мудрости
• Удаление костной ткани зубов
• Режим ENDO для высокоточной визуализации структуры каналов и периодонта

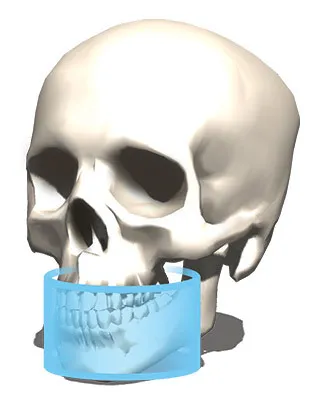

6 x Ø 8 см – отображение одной зубной дуги:

• Планирование нескольких имплантатов на одну челюсть
• Хирургические шаблоны

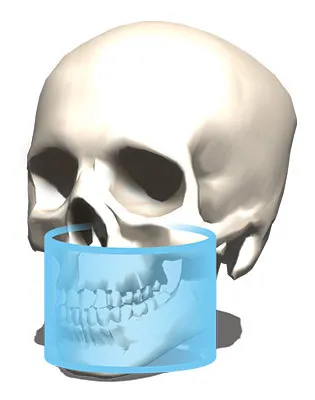

8 x Ø 8 см – отображение как зубных дуг, так и частей синусов:

• Планирование нескольких имплантатов на обеих челюстях
• Хирургические шаблоны
• Исследование синусов у детей

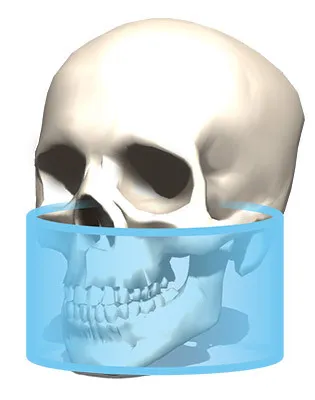

8 x Ø 15 см – отображение области верней и нижней челюсти​:

• Отображение воспаления верхнечелюстной пазухи
• Диагностика ВНЧС (височно-нижнечелюстного сустава)
• Отображение верхнего отдела позвоночного канала и дыхательных путей
• 3D-панорама

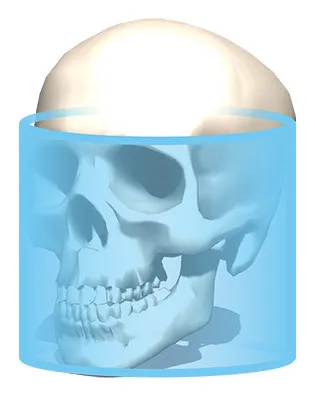

13 x Ø 15 см (опция) для демонстрации состояния всей челюстно-лицевой области:

• Гайморотомия
• Ортодонтия
• Диагностика ВНЧС
• Диагностика травм
• Диагностика в отоларингологии

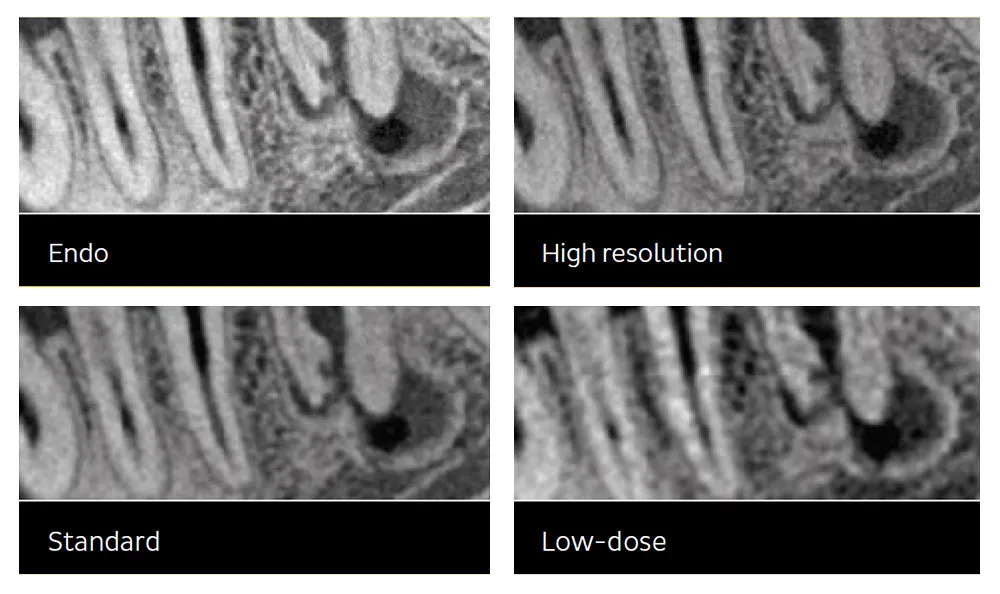

Виды разрешений

Оператор может подобрать одно из трех разрешений для всех форматных вариантов сканирования. Также имеется режим ENDO, позволяющий получить наиболее четкие изображения при обследовании периодонта и каналов в области 5 x Ø 5 см. Разнообразные области сканирования позволяют провести высокоточную полную 3D всей челюстно-лицевой области. В комплект OP 3D Pro включены два форматных набора зон сканирования.

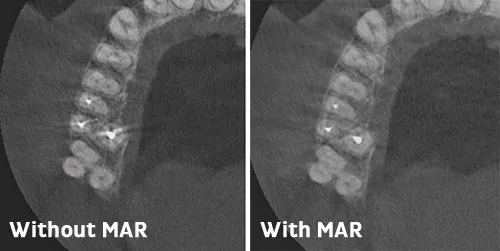

Технология MAR – с заботой о качестве изображения

Некоторую часть исследований может затруднять наличие у пациента запломбированных корневых каналов. Для того чтобы оптимизировать эту часть процедуры, необходим режим, уменьшающий влияние артефактов, появление которых которые провоцирует наличие металлических элементов в челюсти. Данный алгоритм и носит название MAR.

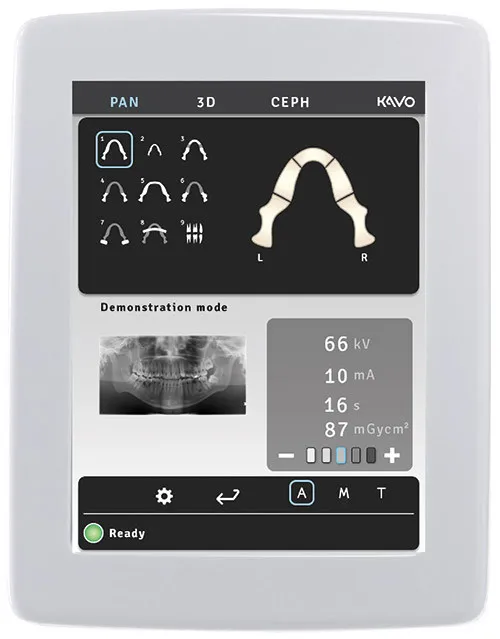

Легкость управления, интуитивное понимание: сенсорный экран размером 10,4 дюйма

Конструктивные особенности OP 3D Pro позволяют за считанные секунды интуитивно оперировать всеми рабочими процессами. Комфортному использованию возможностей интерфейса способствуют понятные и простые символы сенсорной панели. Вне зависимости от типа экспозиции (2D или 3D) обеспечивается простота использования при технической надежности и экономии времени обследования.

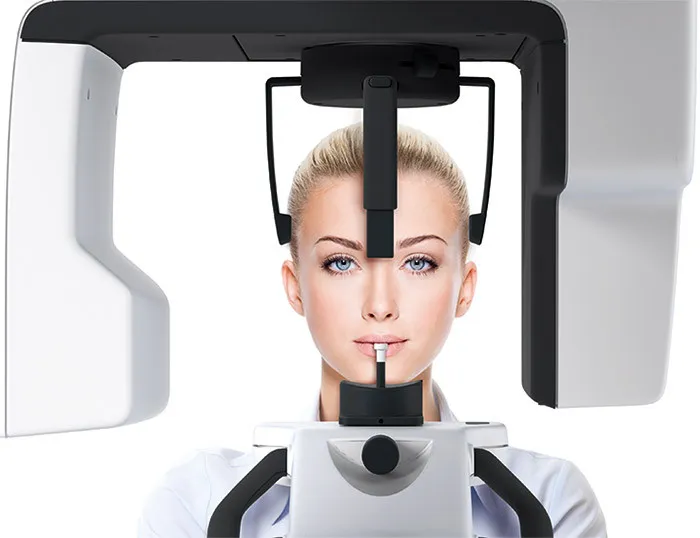

Системы позиционирование с 5 точками опоры для исключения перемещения головы пациента

Точное положение головы пациента и его статичность, неподвижность: правильное положение подтверждается благодаря наличию лазера с автоматическим управлением. Жесткая система позиционирования с 5 точками опоры исключает перемещение головы пациента. Открытая конструкция устройства позволяет правильно позиционировать пациента и контролировать его положение во время обследования.

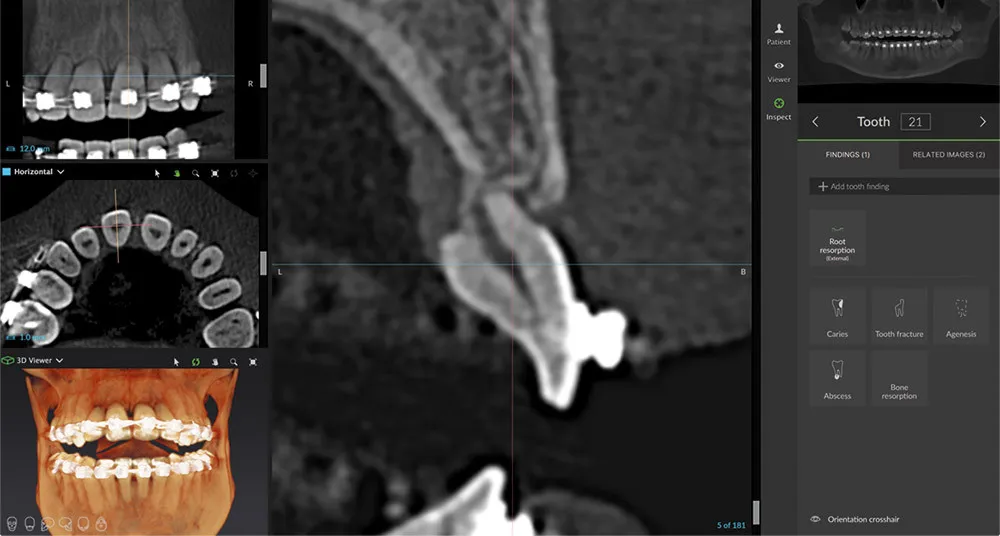

DTX Studio - полностью интегрированное программное обеспечение

Необходимое вам программное обеспечение будет установлено на рабочей станции во время ее запуска – софт для работы с 2D или 3D-рентгенографическими изображениями, хирургические шаблоны для работы с имплантатами и многое другое.

DTX STUDIO™ - платформа будущего, отличающаяся гибкой системой управления, при которой становятся доступными дальнейшие области развития современной стоматологии. Она совместима с операционными системами Mac и Windows, и позволяет объединять как уже существующие, так и проектируемые устройства многочисленных брендов, а также современные возможности программного обеспечения в один рабочий процесс.

Качественная диагностика за счет уникальных функций

ORTHOfocus - оптимальное решение проблемы правильного положения головы пациента, обеспечение высокого качества панорамной картинки в автоматическом режиме.
Multilayer – пять слоев сканирования за одну процедуру, многослойность панорамной функции многократно увеличивает точность изображения.

ADC - запатентованное технологическое решение, благодаря которому во много раз уменьшается риск лучевого воздействия, а сама процедура (в любом из вариантов – двух- или трехмерном) проходит максимально просто.

ASC – автоматический режим компенсации позвоночника, улучшает изображение, одновременно оказывая влияние на уровень облучения.

AFC – данная функция дает возможность при уменьшении излучения получать более точное изображение контрольных точек. При работе с цефалометрическими изображениями экспозиционные контуры лица уменьшаются автоматически там, где расположены мягкие ткани.

Обновляемая платформа

Установки OP 3D Pro спроектированы как расширяемые платформы с возможностью модернизации до опции цефалометрического анализа. Цефалостат можно закрепить с левой или правой стороны для обеспечения оптимального функционирования системы и простоты в использовании. Также можно самостоятельно изменить левостороннее/правостороннее расположение установки для удобства врачей-левшей.

Забота о благополучии ваших пациентов

Конструкторы панорамного томографа ставили перед собой цель предоставить пользователю наиболее удобные и функциональные рабочие инструменты. В арсенале OP 3D Pro свободное и одновременно точное расположение областей исследования наравне с их широким выбором и высоким уровнем точности. В дополнение к этому, пользователи данного устройства получают преимущество благодаря использованию технологии низкой дозы (LDT), которая дает возможность получения оптимизированных изображений высокого качества при очень низкой дозе облучения. Данная технология позволяет выполнять сканирование при низких дозах, при этом клиническая ценность полученных данных остается все такой же высокой. LDT идеальна для особых случаев, когда обследованию подлежат дети, пациенты в послеоперационном периоде и даже при планировании имплантатов, либо для любых иных ситуаций, когда не требуется максимальное разрешение.

Технические характеристики

1. Размер фокусного пятна: 0,5 мм в соответствии с IEC 336
2. Анодное напряжение: 90 кВ
3. Анодный ток: 3.2-16 мА
4. Теплоемкость: 35 кДж, 49 000 HU
5. Минимальная общая фильтрация: 3.2 мм
6. Возможность использования пациентами на кресле-каталке: Да
7. Размер пикселя 2D-датчика: 100 мкм
8. Размеры Voxel 3D: 85 мкм - 420 мкм
9. Время сканирования:
   Панорама: 8,6 - 16,1 с
   Цефалометрия: 10 - 20 с
   3D-томография: 11 - 42 с
10. Вес: 200 кг
11. Вес с цефалостатом: 250 кг
