Hyperion X9 3D-READY Ceph Titanium - дентальный цифровой аппарат с цефалостатом, с возможностью модернизации до 3D томографа

HYPERION является интегрированной множественной платформой, поэтому даже если вы возьмете аппарат для панорамной визуализации сегодня, вы можете модернизировать его до решения 3 в 1 в любое время в будущем.

Комплектация Hyperion X9 3D-READY Ceph Titanium

• HYPERION (70870000);
• X9 CEPH READY COMPLETION KIT (70870051);
• RIGHT TELE X-RAY SYSTEM (70880000);
• PAN/CEPH X9 X-RAY SENSOR (70870131).

Преимущества

• 12 конфигураций;
• Гибридная технология;
• Быстрое обновление;
• Перемещаемый датчик PAN/CEPH;
• Автоматический выбор выделенных 2D и 3D (Запатентованных) датчиков;
• Технология конусного луча 3D HD;
• Диагностическая эффективность;
• Полный FOV (поле зрения) до 11 см диаметром;
• Ультра HiRes (75 мкм Voxel);
• Низкая доза рентгеновского облучения;
• Расширенный вид изображения (патент заявлен);
• Динамический обзор;
• Интеллектуальная коллимация.

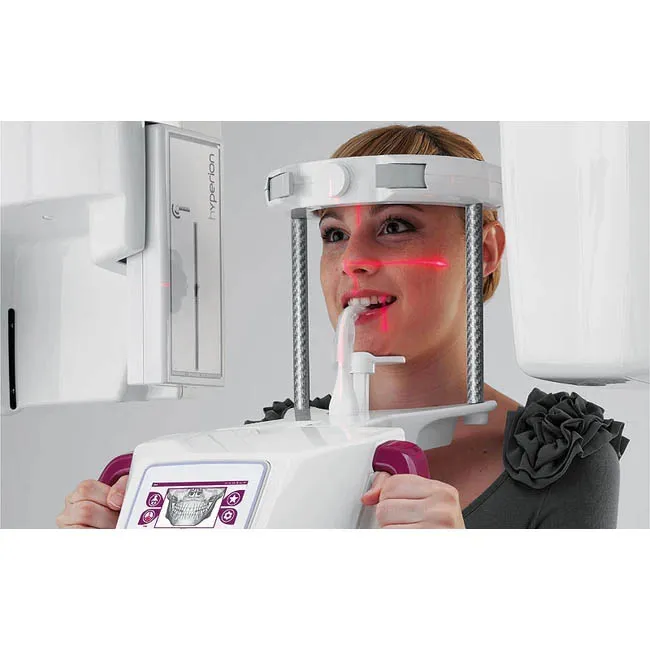

Наводимое с помощью лазера положение

Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.

• 4 направляющих лазера для 3D и 2D проекций
• 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)

HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации.

Ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.

Жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для объемных снимков. Ничто не случиться когда правильная технология под рукой.

• Выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов
• Кремниевые датчики для 3D просмотров гарантируют самое острое из изображений благодаря определенного динамического диапазона для каждого отображения

Технические характеристики

• 3D детектор спецификация
• Технология Детектор: аморфного кремния (а-Si)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Размер изображения воксел: 75 мкм
• Динамический диапазон: 16 бит
• Серые оттенки: 65535
• Минимальная толщина среза: 0.075mm
• Формат набора данных: IryS собственностью и DICOM 3.0
• 11x8 FOV версия
• Поле зрения, диаметр х высота: 108x80mm

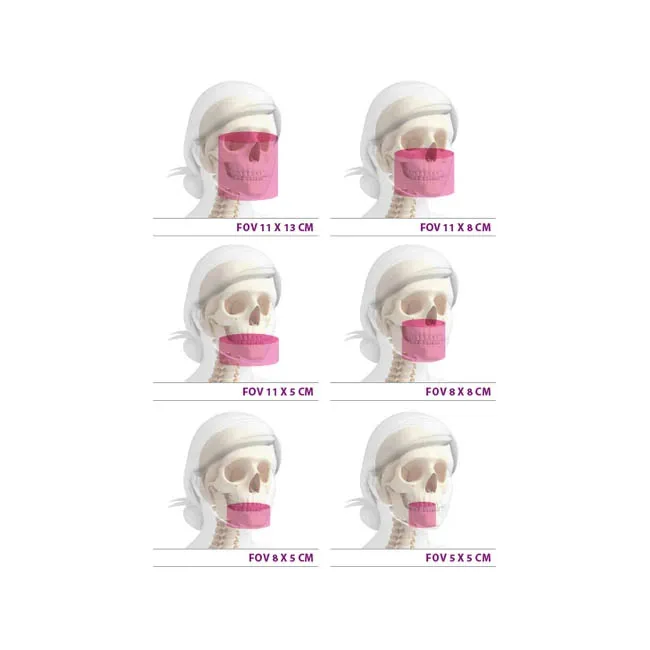

Доступные размеры FOV (DXH):

11x13 - 11x8 - 8x8 - 11x5 - 8x5 - 5х5см
Image набор данных, максимальный размер: 720MB
11x5 FOV версия
Поле зрения, диаметр х высота: 108x50mm

Доступные размеры FOV (DXH):

11x13 - 11x8 - 11x5 - 8x5 - 5х5см
Image набор данных, максимальный размер: 450 МБ

2D детектор спецификация

• Технология Детектор: CCD (прибор с зарядовой связью)
• Метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• Защита от прямого воздействия рентгеновского воздействия: ФОП (Оптоволокно Plate)
• Размер пикселя: 48μm
• Динамический диапазон: 14-битный
• Серые оттенки: 16383
• Разрешение детектора: 10.4lp / мм
• Соотношение сигнал-шум: минимальный 74dB - типичный 86dB
• Первоначальный формат файла: TIFF, 16bit
• Разрешение изображения: более 5lp / мм

Pan

• Высота Детектора: 146mm
• Пиксель изображения матрица, макс .: 1528x2797
• Файл изображения, максимальный размер: 8 Мб

Ceph

• Высота Детектора: 220 мм
• Пиксель изображения матрица, макс .: 2291x3125
• Файл изображения, максимальный размер: 14 Мб

X-Ray излучатель спецификация

• Тип генератора: Постоянный потенциал (DC)
• Тип рентгеновское излучение: импульсный, квадратной формы импульсов
• Анодного напряжения: 60 - 90kV
• Анодного тока: 1 - 10 мА
• Диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
• Фокусное измерение пятно, IEC 60336-1993: 0,5 мм
• Управление экспозицией: Автоматическая
• Управление экспозицией Способ: Морфология технология распознавания
• Компенсация поглощения позвоночника: Автоматическая
• мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
• Анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
• Рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
• Неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2

Рентгеновская экспозиция

1. Встроенный экранирования рентгеновских лучей за рецептора

2. В соответствии с МЭК 60601-1-3

3. X-Ray время экспозиции

• CB3D, Высокое разрешение: 3.6s
• CB3D, пик Разрешение: 9.0с
• Обзорный, взрослых: 9.3s
• Детский Зубы: 7.3s
• Детский Ceph Боковая: 3.4s

4. Минимальное время сканирования CB3D: 18s

5. Минимальное время для CB3D набора данных визуализации: 15s

6. Типичные эффективная доза (ICRP 103)

• CB3D 11x8, Высокое разрешение: 33.5μSv
• CB3D 11x8, разрешение пиков: 78.6μSv
• Панорама: 6.7μSv
• Только Зубы: 4.3μSv
• Ceph боковой, скорость: 1.0μSv

Размеры оборудования

Минимальные установочные размеры работы

• Ширина×Глубина: 1310×1520 мм
• В том числе цеф (Ш×Г): 1830×1520 мм
• Моторизированный колонка, регулируемая по высоте: 1610—2400 мм

Размеры в упаковке

• Ящик, не Ceph (В×Ш×Г): 1515×1750×670 мм
• Опция Ceph, картон: 822×1430×580 мм
• Масса, не Ceph: 170 кг
• Вес с teleradiographic руку: 190 кг
• Настенный или напольный поддержка, стоящая база доступны
• Удобный доступ для пациентов на инвалидной коляске

Спецификация питания

• Автоматическая адаптация для напряжения и частоты
• Напряжение: 115 - 240 В переменного тока, ± 10%
• Частота: 50/60 Гц ± 2 Гц
• Ток, номинальная временная пик поглощения:
• 7А при напряжении 240В, 15А при 115В
• Максимальный ток поглощения в режиме ожидания: 1A
